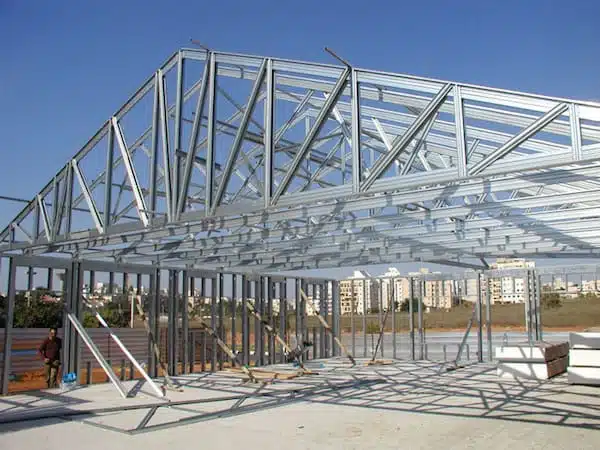

Model Kuda Kuda Baja Ringan Bentang 6 Meter – Kuda-kuda baja ringan adalah salah satu komponen penting dalam konstruksi bangunan moderen. Mereka merupakan elemen struktural yang memberikan dukungan dan kekuatan pada atap dan dinding, memungkinkan bangunan untuk tahan terhadap beban angin, gempa bumi, dan beban struktural lainnya. Dalam artikel ini, kita akan mengexplore lebih dalam tentang kuda-kuda baja ringan, termasuk definisinya, manfaatnya, dan beberapa pertimbangan penting yang perlu diperhatikan.
Daftar Isi
Definisi Kuda-kuda Baja Ringan
Kuda-kuda baja ringan adalah rangkaian elemen struktural yang terbuat dari baja berkualitas tinggi, biasanya berbentuk seperti huruf “C” atau “Z”. Mereka dipasang secara paralel dan berfungsi untuk membentuk rangka utama dari atap dan dinding sebuah bangunan. Kuda-kuda ini memiliki berat yang lebih ringan dibandingkan dengan kuda-kuda konvensional yang terbuat dari kayu atau baja struktural berat, sehingga lebih mudah dalam proses instalasi dan transportasi.
Manfaat Kuda-kuda Baja Ringan
- Kekuatan dan Tahan Lama: Kuda-kuda baja ringan memiliki kekuatan yang tinggi dan tahan terhadap berbagai tekanan dan beban. Mereka mampu menjaga integritas struktural bangunan selama bertahun-tahun tanpa mengalami perubahan signifikan.
- Ringan dan Mudah Dipasang: Salah satu keunggulan utama dari kuda-kuda baja ringan adalah beratnya yang lebih ringan dibandingkan dengan bahan lain seperti kayu atau baja struktural berat. Hal ini memudahkan proses pengangkutan, penanganan, dan pemasangan selama konstruksi.
- Tahan Terhadap Korosi: Baja yang digunakan dalam kuda-kuda baja ringan sering kali dilapisi dengan lapisan pelindung seperti seng atau seng-aluminium. Ini membuat mereka tahan terhadap korosi dan cuaca ekstrem, memperpanjang masa pakai dan keandalan struktur.
- Desain yang Variatif: Kuda-kuda baja ringan dapat dengan mudah disesuaikan dengan berbagai desain bangunan, baik yang sederhana maupun yang kompleks. Fleksibilitas ini memungkinkan arsitek dan insinyur untuk menghasilkan bangunan yang unik dan menarik secara visual.
- Ramah Lingkungan: Baja adalah bahan yang dapat didaur ulang dengan efisien, sehingga kuda-kuda baja ringan memiliki dampak lingkungan yang lebih rendah dibandingkan dengan penggunaan kayu yang memerlukan penebangan pohon.
Pertimbangan Penting
- Perencanaan yang Teliti: Proses perencanaan kuda-kuda baja ringan harus dilakukan dengan cermat oleh tim profesional. Dibutuhkan analisis struktural yang akurat untuk memastikan kuda-kuda dirancang sesuai dengan beban dan kondisi lingkungan yang diperkirakan.
- Instalasi yang Benar: Pemasangan kuda-kuda baja ringan harus dilakukan sesuai dengan panduan produsen dan standar keamanan. Kesalahan instalasi dapat mengurangi efektivitas struktural dan keamanan bangunan.
- Perawatan Teratur: Meskipun tahan terhadap korosi, perawatan rutin tetap diperlukan untuk memastikan masa pakai yang optimal. Pengecekan berkala dan perlindungan terhadap lapisan pelindung sangat penting.
- Konsultasikan Profesional: Jika Anda berencana menggunakan kuda-kuda baja ringan dalam proyek bangunan Anda, berkonsultasilah dengan arsitek, insinyur struktur, atau profesional konstruksi lainnya. Mereka dapat memberikan saran yang tepat sesuai dengan kebutuhan dan tujuan bangunan Anda.
Desain Kuda Kuda Baja Ringan Bentang 6 Meter
Solusi ini cocok untuk berbagai jenis bangunan, baik lantai 1 maupun gedung bertingkat. Akan tetapi, syarat utamanya adalah memiliki bentang atap sepanjang 6 meter (Kuda Kuda Baja Ringan Bentang 6 Meter) . Rencana atap ini menggunakan genteng beton atau material serupa, dengan sudut kemiringan sekitar 30º. Berikut adalah bahan-bahan yang digunakan:
- Batang atas (A) = Kanal C75x0,80 mm
- Batang bawah (B) = Kanal C75x0,75 mm
- Batang vertikal/diagonal (C, D, E, dan F) = Kanal C75x0,60 mm
Dalam gambar, Anda dapat melihat komponen tambahan berwarna merah yang berfungsi sebagai penguat tambahan untuk kuda-kuda. Fungsinya serupa dengan braket, tetapi dipasang dari samping dan bukan di atas balok beton. Dengan adanya penguat ini, kuda-kuda akan lebih stabil dan tidak akan bergeser.
- Panduan Pemasangan Jarak Rangka Batang Kuda-kuda
Terhubung dengan contoh Kuda Kuda Baja Ringan Bentang 6 Meter ini, perhatikan pembagian jarak rangka batang tengah. Pada batang B, jaraknya dibagi secara merata menjadi 1.200 milimeter. Sedangkan untuk batang A, pertemuan batang tengah membentuk sudut 90º. Meskipun begitu, tidak semua kuda-kuda dapat menerapkan metode ini karena dipengaruhi oleh bentang, jenis atap, dan sudut kemiringan.
- Jarak Ideal Kuda-kuda untuk Semua Konstruksi Baja Ringan
Tanpa memandang jenis atap, jarak optimal untuk pemasangan kuda-kuda baja ringan adalah 1,0 hingga 1,2 meter. Hal ini disesuaikan dengan panjang material baja ringan, yakni 6 meter, untuk mengurangi pemborosan bahan dan biaya pemasangan.
Namun, perlu diingat bahwa jarak pemasangan kuda-kuda dapat bervariasi tergantung pada panjang bangunan. Oleh karena itu, perlu mempertimbangkan varian jarak yang kurang dari 1,0 meter atau lebih dari 1,2 meter, tergantung pada kebutuhan struktural. Salah satu pendekatannya adalah dengan menggunakan profil yang lebih kuat.
- Jarak dan Metode Pemasangan Reng
Dalam contoh kuda-kuda baja ringan, terlihat bahwa atap menggunakan genteng beton. Jarak ideal untuk pemasangan reng adalah 28 cm, meskipun untuk jenis genteng lain kemungkinan memiliki standar ukuran yang berbeda. Jarak pemasangan reng perlu disesuaikan dengan ukuran genteng yang akan digunakan.
Pertanyaan selanjutnya adalah bagaimana cara memasang reng secara ekonomis? Berikut adalah langkah-langkahnya, seperti contoh kasus berikut:
Dalam gambar, panjang batang A adalah 4.000 mm. Maka, jarak reng = 4.000 : 280 = 14,285, atau dibulatkan menjadi 14. Sehingga dibutuhkan 15 jalur reng. Sisa panjang, yaitu: (4.000 – (14 x 280)) = 80 mm, dapat dibuang di bagian atas dan bawah batang. Dengan cara ini, material genteng tidak perlu dipotong, menghemat biaya. Selain itu, tampilan atap juga akan lebih menarik.
Contoh 2: Kuda-kuda untuk Bentang 7 Meter
Gambar berikut menampilkan dua contoh kuda-kuda baja ringan untuk bentang 7 meter. Perhatikan perbedaan komponen di antara keduanya.
a. Kuda Kuda Baja Ringan Bentang 6 Meter Alternatif 1
Solusi ini cocok untuk genteng metal yang ringan. Oleh karena itu, rangka kuda-kuda dirancang lebih renggang agar lebih ekonomis. Bahan yang digunakan meliputi:
- C75x0,80 mm untuk batang atas, batang bawah, dan braket.
- C75x0,75 mm untuk batang tengah (diagonal) dan bracing vertikal.
- Reng 30×45 digunakan sebagai bracing horizontal kuda-kuda.
b. Kuda Kuda Baja Ringan Bentang 6 Meter Alternatif 2
Contoh kuda-kuda alternatif ini cocok untuk genteng keramik dan sejenisnya. Kuda-kuda ini juga dapat berfungsi sebagai rangka plafon. Karena itu, kuda-kuda harus dirancang lebih rapat untuk menanggung beban dari atas (genteng) dan bawah (plafon). Semua komponen menggunakan C75x0,80 mm. Detail lebih lanjut tentang komponen kuda-kuda dapat dilihat melalui tautan yang disediakan.
Prinsip Dasar untuk Membuat Rangka Kuda-kuda yang Ekonomis
Berdasarkan contoh-contoh Kuda Kuda Baja Ringan Bentang 6 Meter di atas, berikut adalah prinsip dasar untuk membuat kuda-kuda:
- Pastikan jarak pemasangan kuda-kuda sama agar beban atap terdistribusi merata.
- Usahakan agar jarak rangka pada batang bawah seragam. Jika ada perbedaan, pastikan tidak lebih dari 10 sentimeter.
- Panjang konsol (batang atas) perlu disesuaikan dengan jarak pemasangan reng.
- Jarak pemasangan reng bergantung pada jenis atap yang digunakan.
- Konsol tidak diperlukan jika bangunan menggunakan talang beton.
Kesimpulan
Kuda-kuda baja ringan telah membawa perubahan signifikan dalam industri konstruksi. Dengan memahami konsep, pembuatan, dan perhitungan yang terlibat, kita dapat merencanakan dan mengimplementasikan Kuda Kuda Baja Ringan Bentang 6 Meter dalam berbagai proyek dengan keyakinan dan keberhasilan. Dengan teknologi ini, masa depan konstruksi tampak lebih kuat, efisien, dan inovatif.
